  • Fully Non-Contact open/Short Tester LDAS plus デモムービー

arrow事業内容|非接触検査装置 <製品ラインアップ>

TFT/OLED非接触オープン/ショート検査機

Gen.5〜Gen.10の基板サイズ対応
非接触検査による高スループット
豊富な納入実績をベースとした、
高い欠陥検出能力
  Gen.10 Gen.8.5
型式 UNIOS Series UNIOS Series
ガラス基板サイズ 2,880x3,080mm 2,200x2,500mm
タクトタイム 約110秒(42") 約120秒(32")
装置サイズ 4,800x5,600x2,700mm 4,400x4,980x2,800mm

特性検査(TEG)用プローバー

アレイ検査プローバー(LTPS)

画像処理検査システム

Gen.3〜Gen.10の基板サイズ対応
ノイズ低減機能採用による測定
信頼性の向上
各種特殊機能により操作性向上
〜Gen.6.0の基板サイズ対応
高スループット、低ノイズ実現
高信頼プローブユニットと品種交換の自動化
各社テスターに対応可能
高解像度、高速画像処理技術によりLCDアレイパターン検査が可能
非接触オープン・ショート検出センサとのインテグレートにより、より高い欠陥検出率を達成

タッチパネル用 非接触オープン/ショート検査装置

UNIOU-TP
型式 UNIOS-TP
ガラス基板サイズ 730 × 920mm
スキャンスピード 100〜500mm/sec
装置サイズ 3,000 × 2,600 × 2,100mm
多軸センサーヘッド搭載で大幅なタクト短縮(最大18ヘッド)

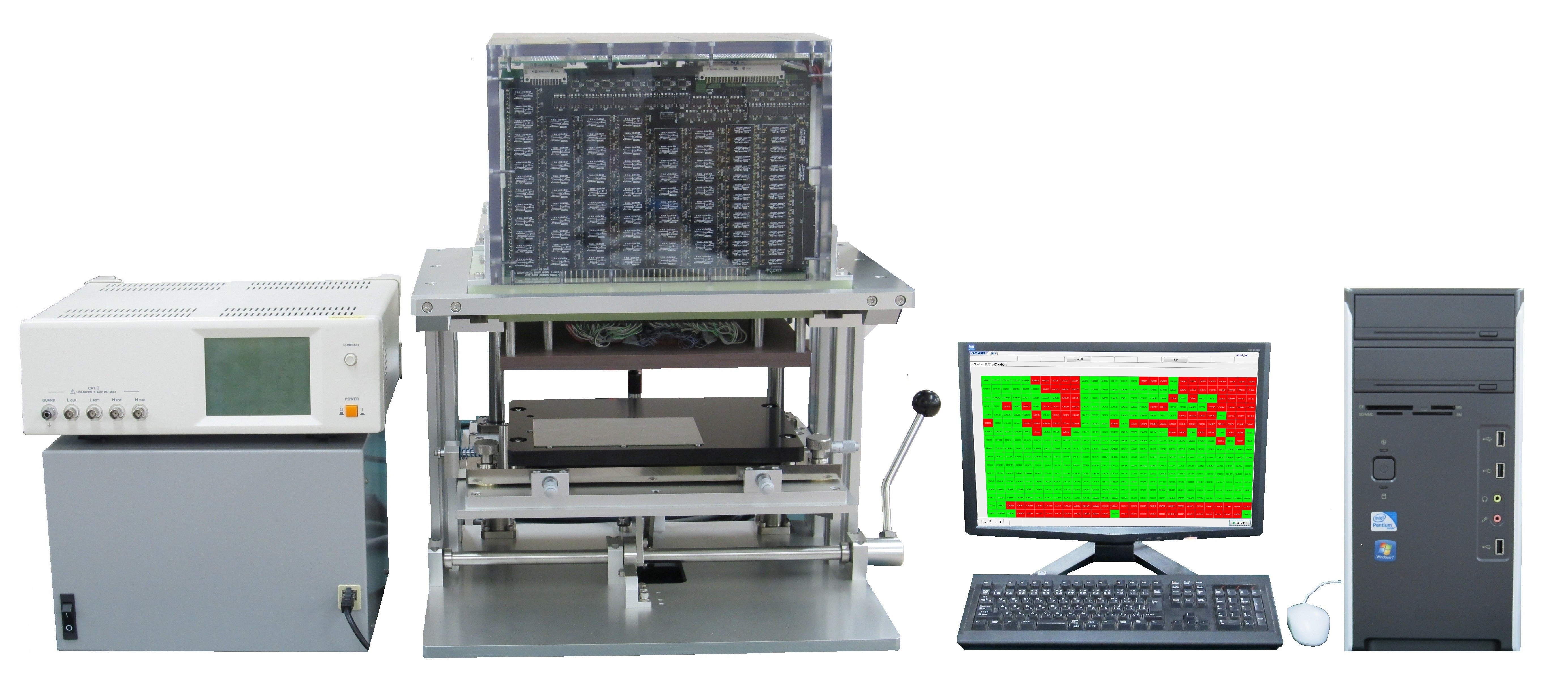

タッチパネル用 接触式静電容量検査装置 UX-1000RC

世界最速測定を実現!!
・タッチパネル電極の静電容量測定、抵抗測定が可能
・最小0.001pFからの静電容量測定が可能
・最大384ポイント迄の検査が可能
型式 UX-1000RC
検査対象 投影型静電容量方式タッチパネル
静電容量測定範囲   0.001pF〜100pF(相互容量測定)
抵抗測定範囲 1Ω〜10MΩ
測定ポイント数 最大384ポイント
検査タクト 最大50ポイント/秒

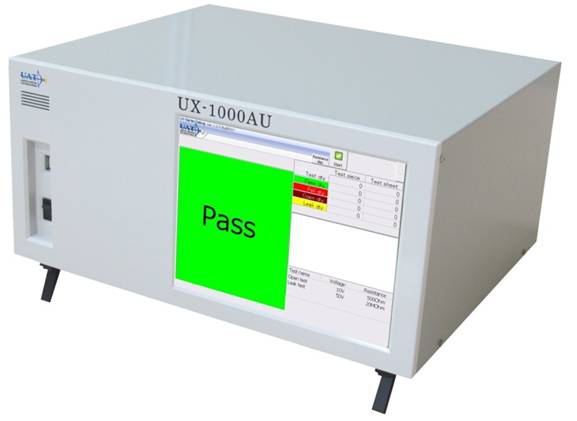

タッチパネル用 接触式オープン/ショートテスター UX-1000AU

高抵抗測定5倍増!!(弊社従来製品比)
・静電容量方式のタッチパネル電極の高速オープン・ショート検査が可能
・超小型PC内蔵により、省スペース化を実現
・タッチパネルモニター搭載により、簡易操作が可能
型式 UX-1000AU
検査対象 静電容量方式タッチパネル、PCB、FPC、タッチキー
検査項目 オープン検査、ショート検査
印加電圧 5V〜250VDC
抵抗測定範囲 1Ω〜200MΩ
対応ピン数 最大2,048ピン
オプション検査   4端子検査(最小0.3mΩ)、高抵抗検査(最大500MΩ)


各種検査装置の使用用途一覧

非接触オープン/ショート検査装置事業 FPD(LCD, PDP, OLED)用OS検査装置
PCB用OS検査装置
太陽電池OS検査装置
高性能ビジョン(画像処理)検査システム事業 FPD用各種光学フィルム検査装置
FPDセル用点灯検査装置
二次電池電極検査装置
次世代電池関連機器事業 二次電池(リチウムイオン)テストシステム
次世代電池(燃料電池)用インバーター
